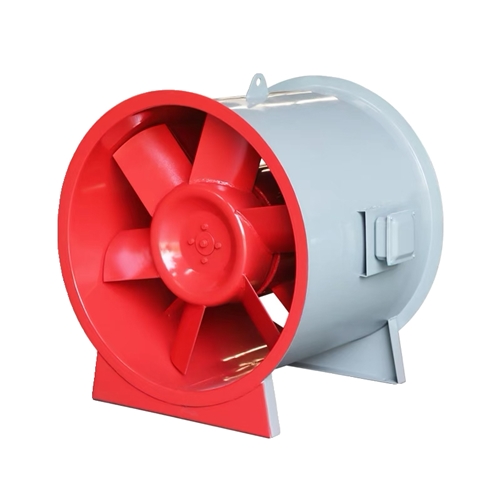

 HTF-I排烟风机基本形式为轴流式结构，采用耐高温电机，配有专门的电机冷却系统。具有性能优良、耐高温性能良好、效率高、占地比离心风机少、安装方便等特点。耐高温性能优良：风机测试符合GBJ45-82消防规范标准要求，风机采用独特设计，耐高温电机内置，配置电机冷却系统，能在300℃高温下连续运行100分钟以上、100℃温度条件下连续20小时/次不损坏，广泛应用于高级民用建筑、烘箱、地下车库、隧道等场合；适用范围广：可以根据高级民用建筑的不同要求，采用变速或多速驱动形式，以达到一机两用（即常用通排风和消防时高温排烟）的目的；叶型分为轴流式（HTF（A）-Ⅰ、Ⅱ）和混流式HTF（A）-IG，亦可制作屋顶式、消音式。按风量分为五个性能工况点，选用时 按性能表为准。出厂的风机合格品是在额定风量下，全压值误差不超过± 5%，性能选用表 是标准状态下的性能，无论技术文件或定货要求的性能均以标准状态为准。安装方式可分为卧式和屋顶式，对风量、风压、安装尺寸等性能都有特殊要求。

1、HTF-I排烟风机概述

1.1.HTF-I排烟风机基本形式为轴流式结构，采用耐高温电机，配设专用的电机冷却系统，产品经国家消防装备监督质量检验中心按GA211-1999《消防排烟风机耐高温试验方法》进行耐高温试验，在介质温度300℃高温条件下连续运转60分钟以上，100℃温度条件下连续运转20小时/次不损坏，可用于通风排烟两用。

1.2.产品分类

按安装方式分：卧式和屋顶式(W型)。

按风量风压分：常压型有I型、II型(双速)；中压型(叶轮为斜流式)有Ⅲ、Ⅳ型(双速)；低压型有D１、D２型。

按调速方式分：单速、双速、变频(采用变频电机，配变频控制器，实行无级调速，以适应不同工况，建议调节频率锁定在25Hz~50Hz)。

1.3.为适应不同场所噪声要求，风机均可配不同长度消声器，也可做成包覆式。

2、HTF-I排烟风机工作条件

   工作温度：-20~+60℃(可连续运转)；

   耐 高 温：100℃(可连续运转20小时)，300℃(可连续运转60分钟)；

   湿    度：<90％；

   介质条件：空气(含尘量不超过100mg/m )；

   工作电源：三相、380V/50Hz。

3、HTF-I排烟风机应用

    风机可广泛应用于高层建筑、烘箱、地下车库、隧道等通风排烟场所。

4、HTF型消防高温排烟轴流风机配置

   4.1.标准配置

   叶轮；

   冷却叶轮； 机壳(风筒、导叶、内筒、电机支架)；

   底脚；       电机；

   冷却风管。

   4.2.备选件及附件(订货时注明是否购买)

   ※减振设备；            ※控制箱；            ※网罩；         ※对接法兰。

5、加工工艺

   5.1.风机叶轮为钢制，轮毂液压拉伸成型，叶片冲压后液压成形，叶片与轮毂焊接装配成形。

   叶轮经静、动平衡校正，平衡精度不大于G5.6级。

   5.2.外筒法兰为采用整体翻边旋压而成
